配件

導熱介質

　　由于不同介質的熱穩定性和低溫流動性存在差異，其在各溫度段表現的物性并不呈線性分布，應根據設備的實際使用溫度范圍來選擇最合適的傳熱介質。

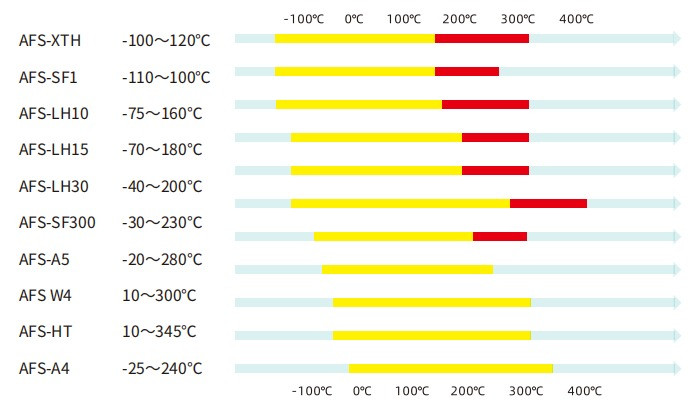

阿弗斯導熱油全系列產品適用溫度一覽表
注：溫度區間黃色為常壓運行溫度，紅色為氣相運行溫度

型號	AFS-XTH	AFS-SF1	AFS-LH10	AFS-LH5	AFS-LH30	AFS- SF300	AFS-A5	AFS-W4	AFS-HT	AFS-A4
液相，℃	-100~120	-110~100	-75~160	-70~180	40~200	-30~230	-20~280	10~300	常溫~345	-25~240
顏色	無色	無色	無色	無色	無色	無色	無色	無色	微黃	無色
氣味	無	無	無	無	無	無	無	無	無	無
傾點，℃	<110	<-110	<90	<-85	<85	<60	<-65	<65	<-25	<65
閃點，℃	62	57	70	90	110	160	155	200	181	122
食品級	×	×	×	×	√	×	×	×	×	×

保溫管

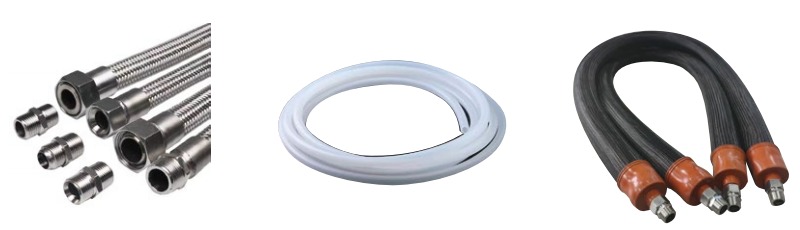

不同材質保溫管實拍圖片

　　不銹鋼波紋管：4分、6分、1寸、1.2寸、1.5寸、2寸（可定制長度及各種接頭）

　　硅膠管：壁厚2mm,內徑20mm，外徑24mm，耐高低溫-60℃~220℃

　　氟橡膠管：壁厚4mm，內徑16mm，外徑24mm，耐高低溫-60℃~220℃

品名	材質	接口方式	304編織波紋管規格	溫度范圍°C	保溫層內外徑	尺寸標配/尺寸可定制
高低溫硅膠	304編織波紋管+	平口、喇叭口、焊接法蘭、	DN15	-100°C~300°C	60mm*20mm	200cm
			DN20	-100°C~300°C	70mm*25mm	200cm
			DN25	-100°C~300°C	80mm*32mm	200cm

注：保溫管可以有效防止冷凝或高溫，適用于乙醇混合液、硅油、導熱油介質

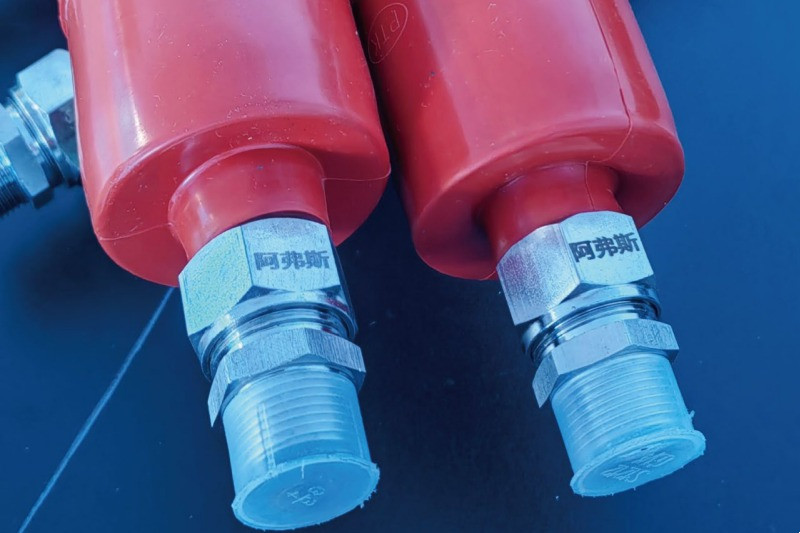

保溫管做工工藝細節展示

接頭、閥門、變徑

名稱	規格型號	圖片	備注
寶塔接頭	G1/2內絲轉8~25mm寶塔接頭		用于鏈接軟管
	G3/4內絲轉14~25mm寶塔接頭
	G1內絲轉15~32mm寶塔接頭
不銹鋼法蘭	DN15/PL15-16R HG/T20592		用于設備進出口與鏈接管
	DN20/PL20-16R HG/T20592
	DN25/PL25-16RF HG/T20592
	DN32/PL32-16RF HG/T20592
	DN40/PL40-16RF HG/T20592
	DN50/PL50-16RF HG/T20592
	DN65/PL65-16RF HG/T20592
快接卡盤	50.5mm轉G1/2、G3/4、G1外絲接頭		用于將設備進出口轉為卡盤
快接卡盤	50.5mm焊接卡盤		用于連接管選配
球頭活接	外螺紋G1/2"，工作溫度：-150℃~300℃，材質：不銹鋼，介質：水、油、非腐蝕氣體，產品壓力：<1.6MPa		用于連接管選配
	外螺紋G3/4"，工作溫度：-150℃~300℃，材質：不銹鋼，介質：水、油、非腐蝕氣體，產品壓力：<1.6MPa
	外螺紋G1"，工作溫度：-150℃~300℃，材質：不銹鋼，介質：水、油、非腐蝕氣體，產品壓力：<1.6MPa
平口活接	外螺紋G1/2"，工作溫度：-40°C~200°C，材質：不銹鋼，介質:水、油、非腐蝕氣體，產品壓力：< 1.6MPa		用于連接管選配
	外螺紋G3/4"，工作溫度：-40°C~200°C，材質：不銹鋼，介質:水、油、非腐蝕氣體，產品壓力：< 1.6MPa
	外螺紋G1"，工作溫度：-40°C~200°C，材質：不銹鋼，介質:水、油、非腐蝕氣體，產品壓力：< 1.6MPa
卡套直通接頭	工作溫度: -80°C~350°C，材質：不銹鋼，介質：水、油、非腐蝕氣體，產品壓力：<40.0MPa		用于連接管選配
自閉式接頭	內螺紋G1/2"，SF母體長72mm，PF插頭長44mm， 304不銹鋼，耐腐蝕、耐高溫、自閉式、鋼珠鎖緊，-20°C~220°C		用于管路連接選配
高溫球閥	DN20，工作溫度：-5°C~350°C,材質：不銹鋼，介質：水、油、非腐蝕氣體，產品壓力：<1.6MPa
異徑內絲直接	4分轉6分、6分轉1寸、1寸轉1.2寸、1.2寸轉1.5寸、 1.5寸轉2寸(可定制各種大小轉接頭)
異徑外絲直接	4分轉6分、6分轉1寸、1寸轉1.2寸、1.2寸轉1.5寸、 1.5寸轉2寸(可定制各種大小轉接頭)
